吊装助理吊耳设计 1.0.9 官方免费版

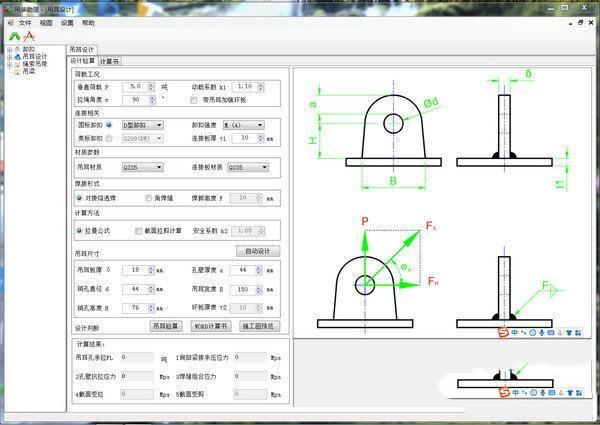

吊装助理吊耳设计是一款专门为建筑工程行业的吊耳材料制作的设计工具，主动转换图文并茂的WORD版本吊耳设计计算书，计算书具体列出计算进程和计算公式，便利校核和验算。自动生成word版本的计算书，自动生成CAD的DXF格式的施工图纸的吊耳设计软件。

软件特色

　　根据输入的额定荷载和选择的卸扣类型，自动选择相应吨位的卸扣，根据卸扣的销轴直径，自动确定吊耳板开孔大小，同时根据优化的尺寸方案，确定吊耳板的其他尺寸。

　　对吊耳板采用拉曼公式进行局部紧接承压应力，孔壁抗拉应力验算，同时可选择受拉，受剪截面应力计算，并自动与相关规范的材料许用应力进行比较，自动判断设计是否满足要求。

　　可验算吊耳板与连接板采用对接焊缝或角焊缝的受拉、受剪、受弯和组合应力，并根据相关规范的材料特性，判断焊缝是否满足要求。

　　自动生成图文并茂的WORD版本吊耳设计计算书，计算书详细列出计算过程和计算公式，方便校核和验算。

　　可自动生成CAD的DXF格式的吊耳施工图，并可根据需要自由调整吊耳各尺寸参数重新生成施工图纸。

使用环境

　　本软件在WIN7和WIN10上测试，可以正常运行。

　　自动生成计算书功能，需要系统上安装Office Word软件，推荐安装Word 2007 及以上版本。

　　本软件需要NET Framework 4.5 及以上版本支持，若安装或使用中提示缺少NET Framework 组件，请安装NET Framework 4.5 及以上版本后再尝试。

　　本软件不需要安装Auto CAD 即可生成和查看吊耳dxf格式的施工图纸，若需要打印，则必须安装Auto CAD 2004及以上版本。
