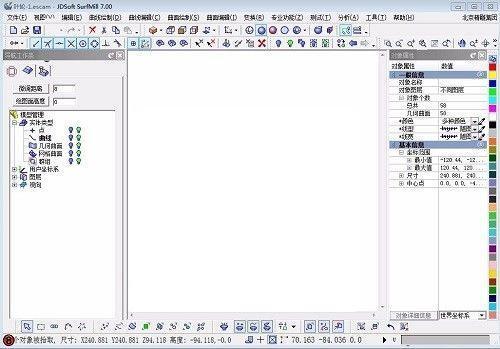

JDSoft SurfMill是由北京精雕集团自主研发的一款专用于五轴精密加工的CAM软件,能够帮助用户在软件设计机械模型,软件提供了完备的曲线、曲面生成与编辑功能,不仅可以便捷地生成编程需要的辅助线、辅助面, 方便进行曲面修补工作,同时可以满足鞋模设计、首饰设计等从2D图纸到3D模型快速抄图的需要。用户可根据测量结果对后续工艺进行优化和改进,从而达到最佳的加工效果, 使产品的加工良率和效率得到有效提升。
软件功能
创建曲线
曲线是构造三维线架模型和曲面模型的基础,SurfMill7.0不仅提供了三维造型中的点、直线、圆弧、样条曲线等基本曲线的绘制功能,还提供了圆、椭圆、矩形、多边形、包围盒和二次曲线等一些特征图形曲线的绘制功能。
可以通过以下方式来启动曲线绘制命令:
点击【曲线绘制(D)】菜单项,在弹出的下拉菜单中选择各种曲线绘制的子菜单项, 根据曲线绘制的性质可以把它分成3类。
基础曲线绘制
通过基本图形元素绘制各种各样复杂的空间图形。
借助曲线生成
从已知曲线上提取新的曲线。
借助曲面生成
从已知曲面上提取新的曲线。
多轴加工组
多轴联动加工铣削加工,是指在多轴机床上实现X、Y、Z、A、B、C等6轴中3个轴以上的联动加工,对于一些有特殊要求的零件加工,多轴加工可以大大提高加工效率,满足更高的加工精度。
JDSoft Surfmill7.0软件根据不同的加工需求和机床特点为用户提供了以下8种多轴加工方法:
【五轴钻孔】
【五轴曲线加工】
【四轴旋转加工】
【曲面投影加工】
【曲面变形加工】
【曲线变形加工】
【多轴侧铣加工】
【多轴区域加工】
这8种多轴联动加工方法,方便用户快速生成各种多轴加工刀具路径。此外SurfMill7.0软件还为用户提供了丰富的加工参数,方便用户调整刀具路径,满足不同的工艺需求。
五轴钻孔加工
在日常三轴机床加工中,倾斜孔只能通过卡具配合才能加工;相对于多轴加工,倾斜孔是最简单的加工,而且加工精度和加工效率都很高。五轴钻孔加工实际是在3轴的基础上实现的定位加工,用户只要选择好钻孔位置,然后定义刀轴方向,就可以多轴钻孔加工。
【轴向分层】
五轴钻孔加工为了避免因钻孔深度过大而断刀,支持轴向分层加工,并提供了限定层数、限定深度、自定义三种分层方式,控制钻孔路径的分层。
【刀轴方式】
五轴钻孔加工中提供了6种刀轴控制方式,如下图所示,在日常钻孔加工中常用的刀轴控制方式主要是由曲面法向、过指定直线两种方式来定义。
曲面变形加工
曲面变形加工根据变形曲面的使用背景,提供了两种加工方式:
1、两面变形。
2、曲面等距。
曲面变形-两面变形
该加工方法适用于加工两个叶片之间的区域或底面,主要是通过两张变形曲面来限制加工区域,通过导动面引导加工路径走势,在加工面上生成粗加工和精加工路径。
曲面变形-曲面等距
该加工方式适用于加工叶轮的叶片,主要通过的导动面和变形面的交线来生成加工路径。
软件特色
1、精雕7.0提供零件设计功能,可以帮助用户在软件设计零件;
2、可以在软件对曲面设计,可以对曲线编辑;
3、支持五轴加工,支持三轴加工;
4、提供丰富的绘图功能,在软件直接设计曲面;
5、鼠标点击曲线工具就可以开始绘图,支持圆形,支持多边形,支持曲线打断;
6、提供多种曲面生成方式,支持投影倒面、包裹到面、沿面上线排线;
7、支持沿曲面偏移曲线、曲面曲面(平面)交线、曲面(组)边界线;
8、支持曲面流线、曲面上画线、曲面分模线、面板高光切割;
9、绘制圆:径向两点圆、两点半径圆、三点圆、圆心半径圆、截面圆;
10、绘制2次曲线:自定义、过顶点、过焦点;
11、借助曲线生成:两视图构造曲线、中位线、空间镜像线、拉伸曲线;
12、借助曲面生成:沿面上线排列、面板高光切割、套用UV曲线、建立U曲线、加工边界线。
